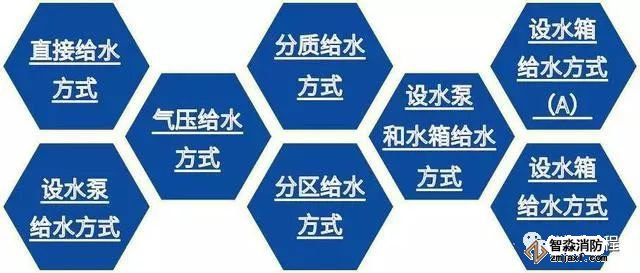

一文讓你熟記建筑給水系統的分類及組成,圖文結合!

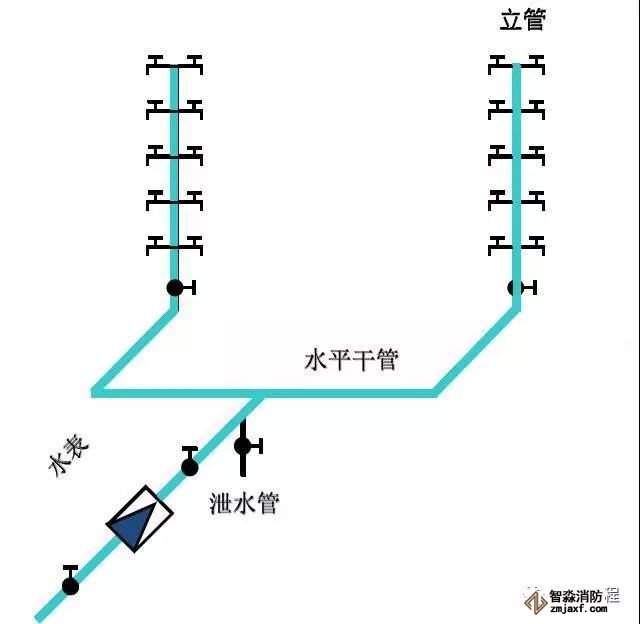

1、直接給水方式
特點:
系統簡單,投資省,可充分利用外網水壓。但是一旦外網停水,室內立即斷水。
適用場所:
水量、水壓在一天內均能滿足用水要求的用水場所。

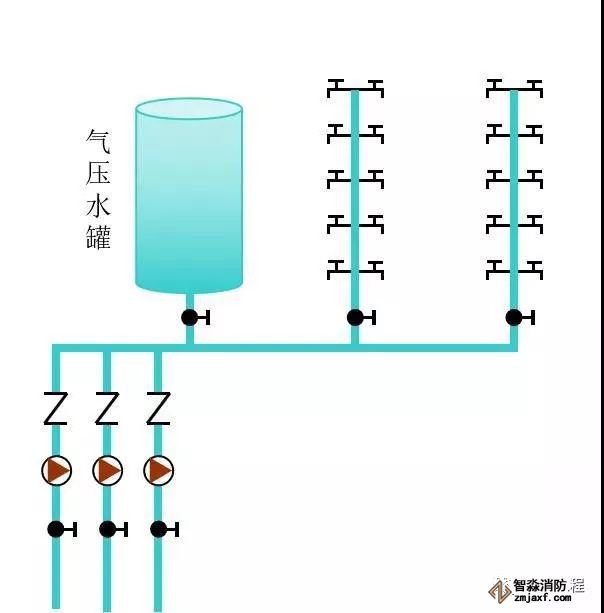

2、氣壓給水方式
特點:
供水可靠,無高位水箱,但水泵效率低、耗能多。
適用場所:
外網水壓不能滿足所需水壓,用水不均勻,且不宜設水箱時采用。

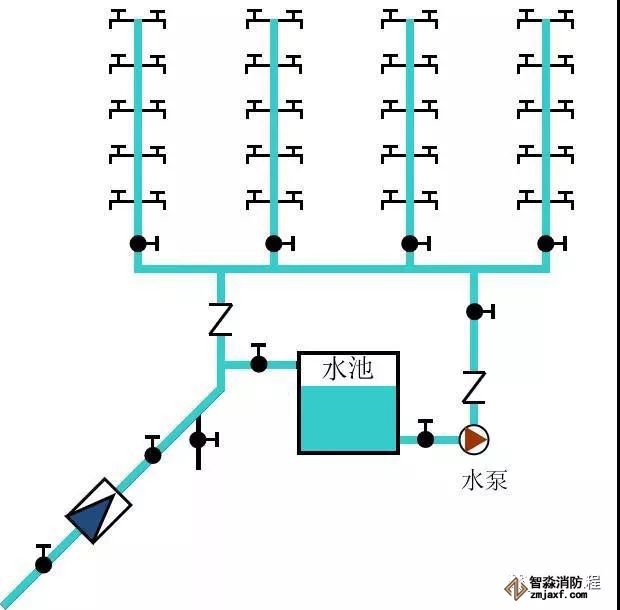

3、設水泵給水方式(A)
特點:
系統簡單,供水可靠,無高位水箱,但耗能多。
適用場所:
水壓經常不足,用水較均勻,且不允許直接從管網抽水時采用。

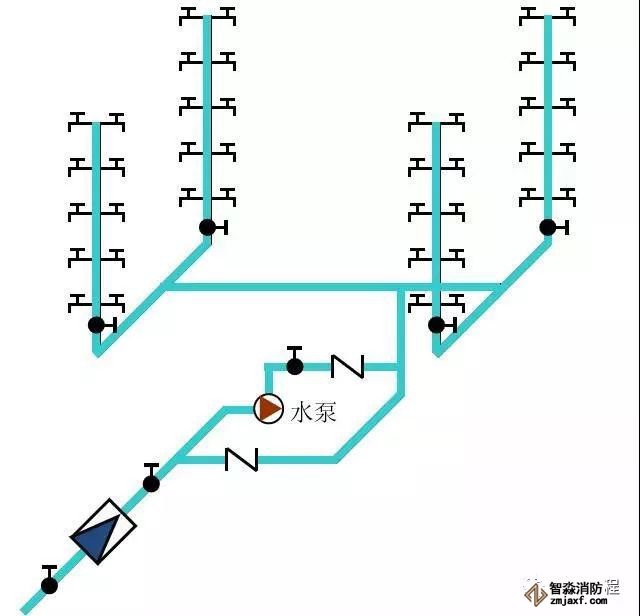

4、設水泵給水方式(B)
特點:
系統簡單,供水可靠,無高位水箱,但耗能較多。為了充利用室外管網壓力,節省電能,當水泵與室外管網直接連接時,應設旁通管。
適用場所:
室外給水管網的水壓經常不足時采用。

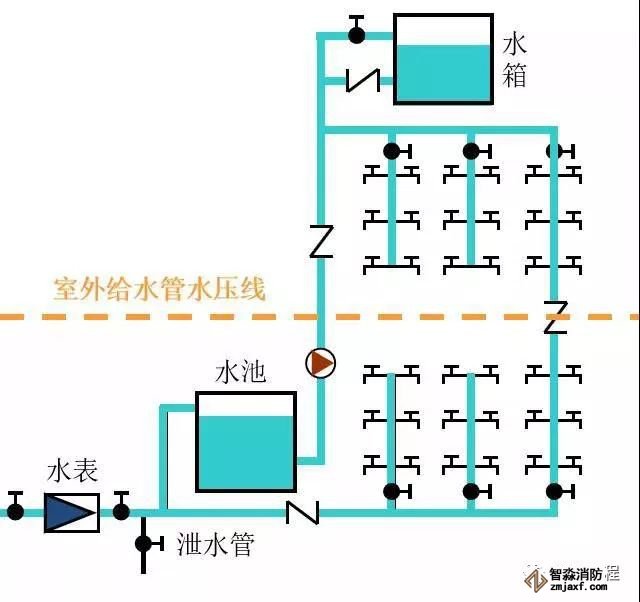

5、分區給水方式
特點:
可以充分利用外網壓力,供水安全,但投資較大,維護復雜。
適用場所:
供水壓力只能滿足建筑下層供水要求時采用。

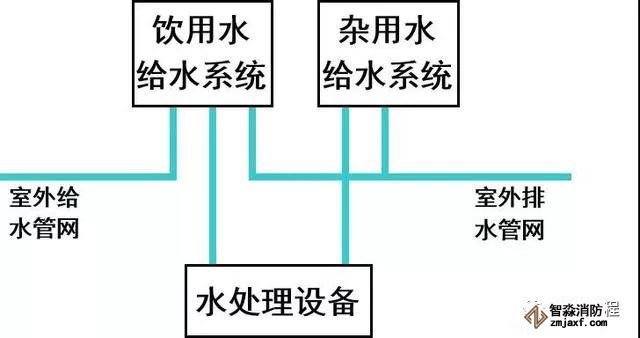

6、分質給水方式
特點:
根據不同用途所需的不同水質,設置獨立的給水系統的建筑供水 。
適用場所:
小區中水回用等。

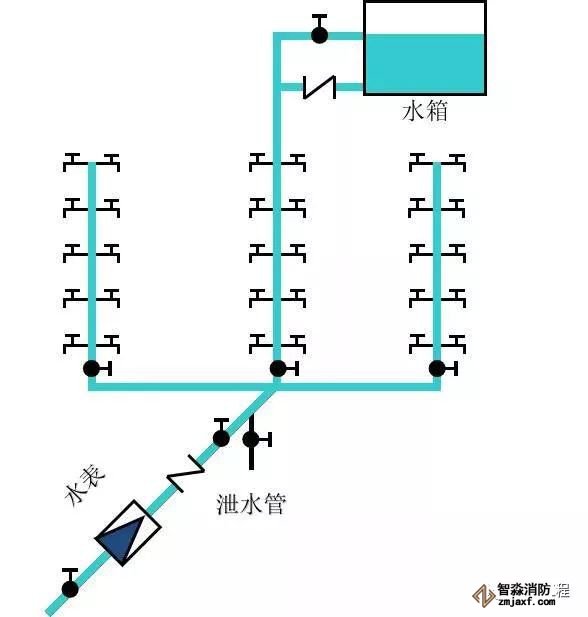

7、設水箱給水方式(A)
特點:
水箱進水管和出水管共用一根立管供水可靠,系統簡單,投資省,可充分利用外網水壓。缺點是水箱水用盡后,用水器具水壓會受外網壓力影響。
適用場所:
供水水壓、水量周期性不足時采用。

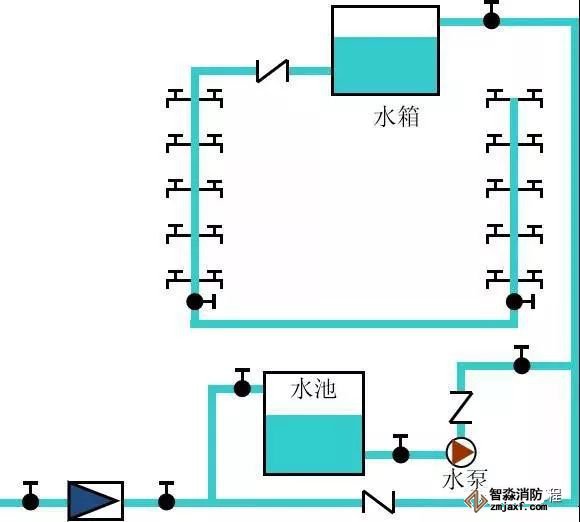

8、設水箱和水箱給水方式
特點:
水泵能及時向水箱供水,可縮小水箱的容積。供水可靠,投資較大,安裝和維修都比較復雜。
適用場所:
室外給水管網水壓低于或經常不能滿足建筑內部給水管網所需水壓,且室內用水不均勻時采用。

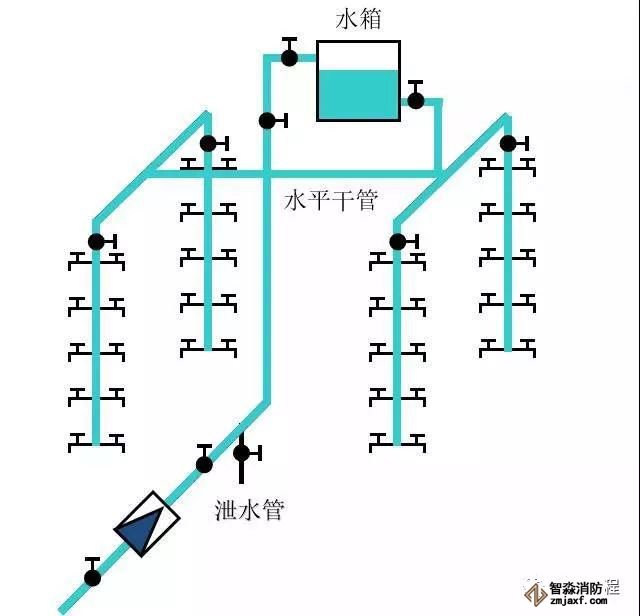

9、設水箱給水方式(B)
特點:
系統簡單,投資省,可充分利用外網水壓,但是水箱容易二次污染;水箱容積的確定要慎重。
適用場所:
室外給水管網供水水壓偏高或不穩定時采用。
