金屬風管制作工序

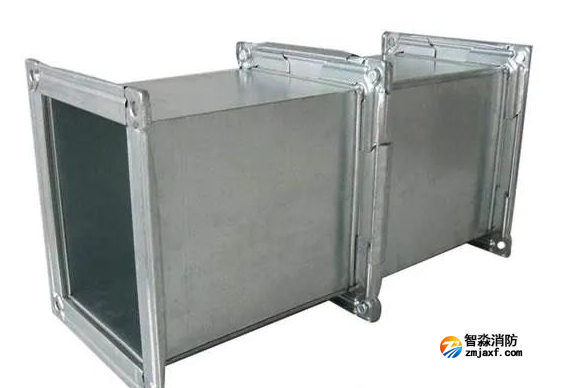

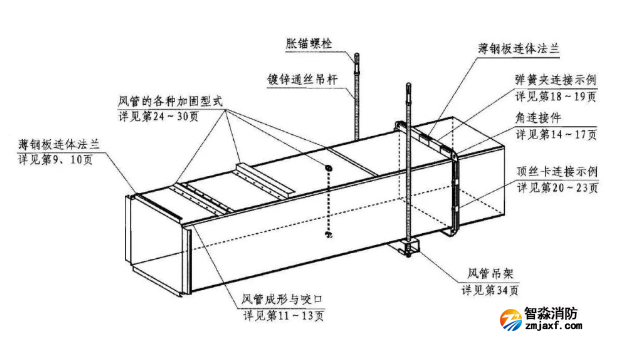

共板法蘭風管

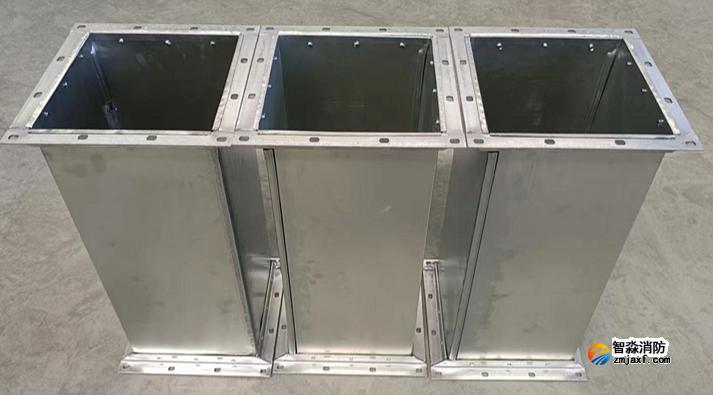

角鋼法蘭風管

6.3 風管安裝

6.3.1 金屬風管的制作和連接應符合下列規定：

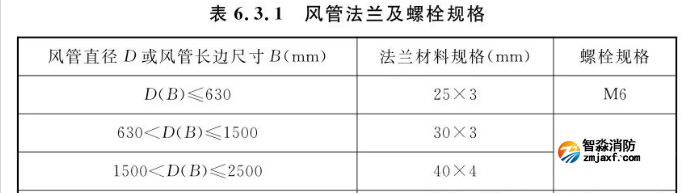

    1 風管采用法蘭連接時，風管法蘭材料規格應按本標準表6.3.1選用，其螺栓孔的間距不得大于150mm，矩形風管法蘭四角處應設有螺孔；

    2 板材應采用咬口連接或鉚接，除鍍鋅鋼板及含有復合保護層的鋼板外，板厚大于1.5mm的可采用焊接；

    3 風管應以板材連接的密封為主，可輔以密封膠嵌縫或其他方法密封，密封面宜設在風管的正壓側；

    4 無法蘭連接風管的薄鋼板法蘭高度及連接應按本標準表6.3.1的規定執行；
    5 排煙風管的隔熱層應采用厚度不小于40mm的不燃絕熱材料，絕熱材料的施工及風管加固、導流片的設置應按現行國家標準《通風與空調工程施工質量驗收規范》GB 50243的有關規定執行。
    檢查數量：各系統按不小于30%檢查。
    檢查方法：尺量檢查、直觀檢查。

6.3.4 風管的安裝應符合下列規定：
    1 風管的規格、安裝位置、標高、走向應符合設計要求，且現場風管的安裝不得縮小接口的有效截面。
    2 風管接口的連接應嚴密、牢固，墊片厚度不應小于3mm，不應凸入管內和法蘭外；排煙風管法蘭墊片應為不燃材料，薄鋼板法蘭風管應采用螺栓連接。
    3 風管吊、支架的安裝應按現行國家標準《通風與空調工程施工質量驗收規范》GB 50243的有關規定執行。?
    4 風管與風機的連接宜采用法蘭連接，或采用不燃材料的柔性短管連接。當風機僅用于防煙、排煙時，不宜采用柔性連接。
    5 風管與風機連接若有轉彎處宜加裝導流葉片，保證氣流順暢。
    6 當風管穿越隔墻或樓板時，風管與隔墻之間的空隙應采用水泥砂漿等不燃材料嚴密填塞。
    7 吊頂內的排煙管道應采用不燃材料隔熱，并應與可燃物保持不小于150mm的距離。
    檢查數量：各系統按不小于30%檢查。
    檢查方法：核對材料，尺量檢查、直觀檢查。

 通風與空調工程施工質量驗收規范 GB50243-2016

4.2.3 金屬風管的制作應符合下列規定：

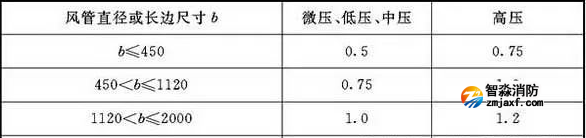

    1 金屬風管的材料品種、規格、性能與厚度應符合設計要求。當風管厚度設計無要求時，應按本規范執行。鋼板風管板材厚度應符合表4.2.3-1的規定。鍍鋅鋼板的鍍鋅層厚度應符合設計或合同的規定，當設計無規定時，不應采用低于80g/㎡板材；不銹鋼板風管板材厚度應符合表4.2.3-2的規定；鋁板風管板材厚度應符合表4.2.3-3的規定。

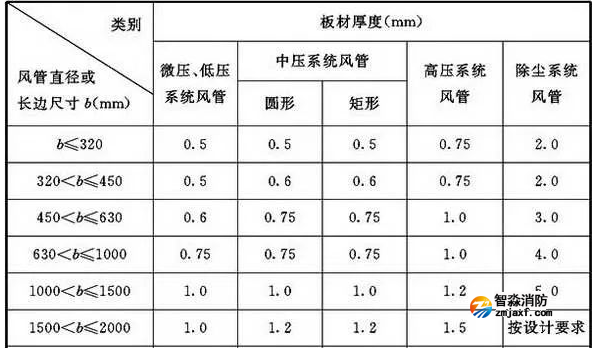

表4.2.3-1 鋼板風管板材厚度

    注：1 螺旋風管的鋼板厚度可按圓形風管減少10％～15％。
           2 排煙系統風管鋼板厚度可按高壓系統。
           3 不適用于地下人防與防火隔墻的預埋管。

表4.2.3-2 不銹鋼板風管板材厚度(mm)

表4.2.3-3 鋁板風管板材厚度(mm)

    2 金屬風管的連接應符合下列規定：
        1) 風管板材拼接的接縫應錯開，不得有十字形拼接縫。

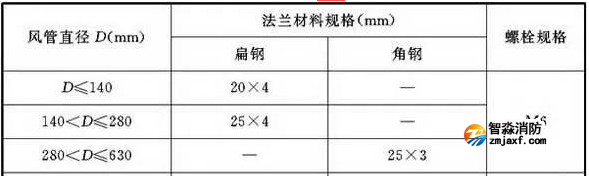

        2) 金屬圓形風管法蘭及螺栓規格應符合表4.2.3-4的規定，金屬矩形風管法蘭及螺栓規格應符合表4.2.3-5的規定。微壓、低壓與中壓系統風管法蘭的螺栓及鉚釘孔的孔距不得大于150mm；高壓系統風管不得大于100mm。矩形風管法蘭的四角部位應設有螺孔。
        3) 用于中壓及以下壓力系統風管的薄鋼板法蘭矩形風管的法蘭高度，應大于或等于相同金屬法蘭風管的法蘭高度。薄鋼板法蘭矩形風管不得用于高壓風管。

表4.2.3-4金屬圓形風管法蘭及螺栓規格

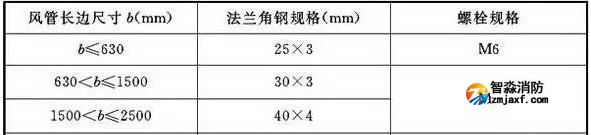

表4.2.3-5 金屬矩形風管法蘭及螺栓規格

    3 金屬風管的加固應符合下列規定：
        1) 直咬縫圓形風管直徑大于或等于800mm，且管段長度大于1250mm或總表面積大于4㎡時，均應采取加固措施。用于高壓系統的螺旋風管，直徑大于2000mm時應采取加固措施。
        2) 矩形風管的邊長大于630mm，或矩形保溫風管邊長大于800mm，管段長度大于1250mm；或低壓風管單邊平面面積大于1.2㎡，中、高壓風管大于1.0㎡，均應有加固措施。
        3) 非規則橢圓形風管的加固應按本條第2款的規定執行。
    檢查數量：按Ⅰ方案。
    檢查方法：尺量、觀察檢查。

 通風與空調工程施工規范 GB50738-2011

8.2.6 金屬矩形風管連接宜采用角鋼法蘭連接、薄鋼板法蘭連接、C形或S形插條連接、立咬口等形式；金屬圓形風管宜采用角鋼法蘭連接、芯管連接。風管連接應牢固、嚴密，并應符合下列規定：
    1 角鋼法蘭連接時，接口應無錯位，法蘭墊料無斷裂、無扭曲，并在中間位置。螺栓應與風管材質相對應，在室外及潮濕環境中，螺栓應有防腐措施或采用鍍鋅螺栓。
    2 薄鋼板法蘭連接時，薄鋼板法蘭應與風管垂直、貼合緊密，四角采用螺栓固定，中間采用彈簧夾或頂絲卡等連接件，其間距不應大于150mm，最外端連接件距風管邊緣不應大于100mm。
    3 邊長小于或等于630mm的風管可采用S形平插條連接；邊長小于或等于1250mm的風管可采用S形立插條連接，應先安裝S形立插條，再將另一端直接插入平縫中。
    4 C形、S形直角插條連接適用于矩形風管主管與支管連接，插條應從中間外彎90°做連接件，插入翻邊的主管、支管，壓實結合面，并應在接縫處均勻涂抹密封膠。
    5 立咬口連接適用于邊長(直徑)小于或等于1000mm的風管。應先將風管兩端翻邊制作小邊和大邊的咬口，然后將咬口小邊全部嵌入咬口大邊中，并應固定幾點，檢查無誤后進行整個咬口的合縫，在咬口接縫處應涂抹密封膠。
    6 芯管連接時，應先制作連接短管，然后在連接短管和風管的結合面涂膠，再將連接短管插入兩側風管，最后用自攻螺絲或鉚釘緊固，鉚釘間距宜為100mm～120mm。帶加強筋時，在連接管1/2長度處應沖壓一圈8mm的凸筋，邊長(直徑)小于700mm的低壓風管可不設加強筋。
