現象：

主機和模塊無法正常通訊，模塊無法登記上線。

原因：

①編碼錯誤。

②反饋端子9和10之間并接的電阻不匹配。

③線路對地阻值未達到要求，或主機和模塊接線接觸不良。

處理方法：

①用編碼器測試模塊地址號是否正確。

②在反饋端子9和10之間并接1只10 KΩ的電阻。

③檢查線路是否有問題。

現象：

滿足模塊聯動要求的報警點報警后，模塊未自動啟動。

原因：

①主機未處于自動允許狀態。

②模塊編碼或接線錯誤。

③模塊未登記上線。

④模塊類型登記錯誤。

⑤未在主機內編寫聯動程序，或聯動程序編寫有誤。

處理方法：

①確保主機處于自動狀態。

②用編碼器測試模塊地址號是否正確，檢查接線是否正確。

③檢查模塊是否登記上線，手動啟動對應設備，確保模塊能正常動作。

④檢查模塊登記類型是否正確。

⑤檢查聯動編程，確保報警點位包含在程序里。

現象：

手動啟動CD8B多線控制盤的某一路，模塊能夠正常啟動并反饋；按下該路停止鍵后，模塊能夠正常停止，但該路多線盤反饋燈不能熄滅，需主機復位后才能熄滅。

原因：

JBF5155模塊啟動端（9、GND）對于受控設備繼電器的線圈阻抗要求為300Ω-5KΩ，當受控設備繼電器線圈不在該阻值范圍內時，該路多線盤將認為是線路故障（即使多線盤的故障檢測已經關閉），從而影響反饋撤銷。

處理方法：

測量受控設備繼電器線圈阻值是否正常，如不在要求阻抗內可在模塊啟動端（9、GND）兩端并接3K電阻（或采用2-3只10K電阻并聯）。

現象：

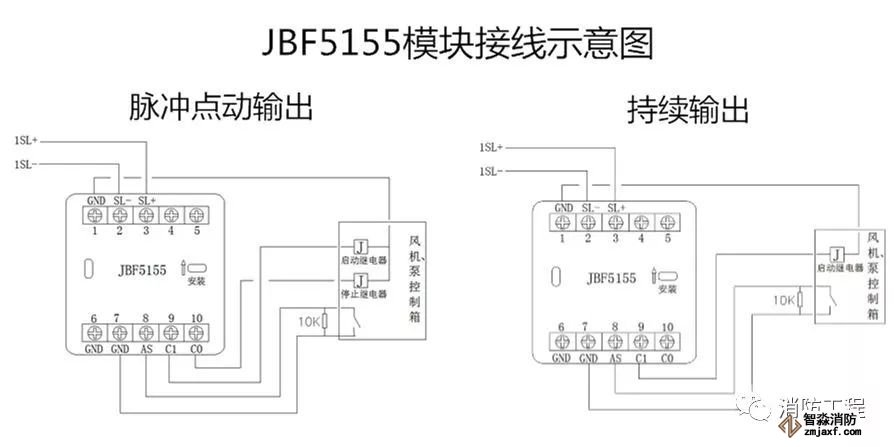

JBF5155模塊按照脈沖點動輸出的接線方式進行接線，仍無法實現脈沖點動輸出。

原因：

未在主機上進行輸出方式的設置。

處理方法：

打開主機安裝設置菜單中的“多線故障檢測設置”，將需要實現脈沖點動輸出的那一路的輸出方式設置為“1”。
