值得收藏!消防噴淋系統施工過程及需注意事項!
一、準備過程
任何工程的準備工作都是不可輕忽的重點步驟,消防噴淋系統的施工也不例外,其具體準備分為3部分。
1、材料準備
這里的材料主要是指各種資料材料,包括施工需要的各類圖紙和技術文件等。圖紙中必須要有整體的系統圖、安裝圖、平面布置圖,還要有施工中所使用的設備材料的明細表等;技術文件中則必須包括建筑消防規范和施工安裝的技術要求等。這些資料是施工的重要參照標準和質量依據。
2、交流準備
合理設置臨時的消防控制室,而且為了確保工程的理論和實際不出現偏差,在施工準備階段,設計人員需要對實際施工人員實行技術交底。
3、檢驗審核
對施工所需的各項準備工作和準備材料進行嚴格的檢驗審核,對技術類資料應反復審核,確保無誤;對實際的工程材料,如管件、組件、材料設備等應檢驗其質量,確認沒有缺失、殘次等現象。
二、供水設備安裝
水設備安裝過程中主要需要注意的有以下兩點。

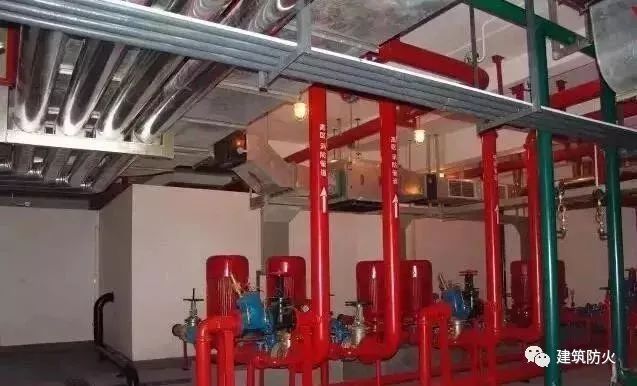

1、泵設備的安裝
穩壓泵和消防水泵兩種泵設備的安裝務必要合理準確,不只是基礎位置,標高和尺寸等指標也要與設備的需求相符。另外,在安裝之前需要進行檢查,確認設備并沒有損壞或腐蝕;而后確認其完整程度,不能出現零部件缺損現象,尤其是管口處的保護物與堵蓋兩個部件;最后檢查驅動機的轉向,全部確認完畢后才能合理連接水泵。在與水泵連接的同時,于水泵的出水管處安裝上壓力表、閥門和止回閥,并檢查防水閥門,為之后的試水工作做好準備。
2、蓄水、給水設備的安裝
消防噴淋系統中的蓄水設備主要是指消防水池,消防水池必須嚴格按照設計圖紙進行建設,并且在不同的時間段可以起到不同的作用。消防水池應在主工程開始前就進行建造,這時其被當作施工中的消防水池使用,而竣工后,這個消防水池可以保留下來,當作完工的建筑物的消防水池。這種重復利用的方法,避免了資源的浪費,有利于工程的經濟效益。

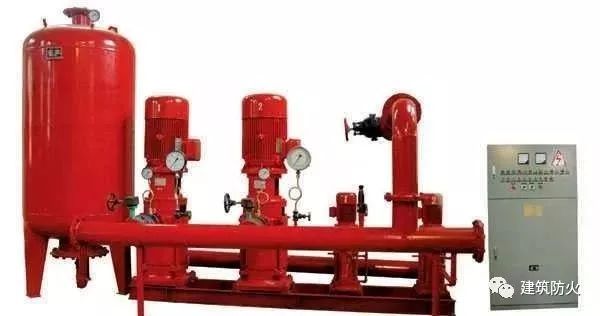

此外,對泄水管、氣壓水罐配套的安全閥、水位指示器、壓力表等設備,在安裝前要注意觀察核對,確認實際產品的使用性能和樣品標準有無差異,然后才能進行安裝,避免安裝后因不符合標準而被迫更換的浪費現象。另外,這些設施安裝時,其四周需要預設檢修所用的通道,寬度不得小于0.7m。
格外需要注意的是,組裝水泵接合器時,組裝順序有嚴格的要求,需要按接口、本體、聯結管、止回閥、安全閥、控制閥這個順序依次組裝。
三、管網與系統組件安裝
1、管網安裝
(1)管道設施在施工現場往往用于提供臨時管道用水,管道之間通過螺紋連接的方式彼此連接。管道的螺紋連接具有如下工程要求:要以相應機械設備切割管子,以避免出現毛刺和飛邊;管道在螺紋密封面處一定要光滑平整,缺絲情況一定不允許出現;將密封填料均勻附于螺紋處,不過切忌擰緊螺紋時將填料擠入管道或殘留于外部;
(2)在施工中需要在比外層腳手架密目網更加靠外的位置安裝鋪設消防直管,消防直管在架體立桿上的固定必須依靠扣件的幫助,并且保持一定的坡度(2%~5%);
(3)管網中主管道的鋪設要通過施工預留的消防管道井來進行,所以消防管道井要等到工程全部竣工后再予以拆除;
(4)吊架、支架、噴頭和管道的位置距離需要合理設置,其中吊架、支架、噴頭之間的距離不得小于30cm,而支管的每段管道之間至少要空出一個吊架的安裝距離。
2、噴頭安裝
噴頭安裝的注意事項共有4點:
(1)管網系統安裝完畢并完成試壓和沖洗后才能安裝噴頭,并且噴頭必須保持其原裝性,切忌擅自進行拆裝、改造、噴涂裝飾等,以免出現堵塞噴頭或運轉不靈的情況;
(2)安裝噴頭時需要使用專門的設備,以專用扳手?jǐn)Q緊,不要直接握住噴頭框架旋擰,否則有可能造成框架扭曲,對框架、濺水盤等釋放元件變形損毀的噴頭要及時更換;
(3)當噴頭的公稱直徑低于10mm時,要在配水管道上加裝過濾器,以防止水中含有的大顆粒雜質堵塞噴頭;
(4)噴頭的設置位置要注意安排,彼此距離應控制在3m左右,在樓層拐角等關鍵位置要適當增加噴頭的設置密度,這樣才能確保足夠的噴淋面積。
3、報警閥及相關組件安裝
報警閥及相關組件的安裝必須遵循安裝次序,先安裝水源控制閥,再安裝報警閥,繼而安裝報警閥的輔助管道,安裝時控制閥和報警閥一定不能顛倒,且水流方向必須相同;管道的沖洗試壓完成后可以安裝水流指示器,在安裝時要注意水流指示器的部件方向和運轉方向,部件中的漿片和膜片方向要與管道垂直,動作運轉方向則要和水流方向保持相同;在水流指示器前方安裝信號閥,二者的距離不能過近,至少要在30cm以上;最后在管網結構的末端安裝末端試水裝置。
四、強度與嚴密性測試
為了確保消防噴淋系統的強度和嚴密性,在系統安裝完成后需要進行試驗,這樣才能保障系統日后能正常投入使用。試驗主要分為沖洗和試壓兩部分,其中試壓時至少需要使用兩個以上的壓力表,壓力表的精度和量程都有要求,精度要在1.5級以上,量程要達到1.5~2.5倍的實驗壓力值;找到管道壓力最高的位置設置水壓強度的測試點,注意該點壓力可以達到1.5倍設計工作壓力。
此外,有些設備器件由于安裝順序或安裝位置等緣故不會參與沖洗和試壓,對這些器件需要進行隔離或拆除來加以保護。整個沖洗和試壓過程未必只進行一次,因為如果測試結果不合格,需要降低壓力、排凈水分,對整個系統進行檢查,調整有問題的部分,這之后再次進行試壓,該過程重復到測試合格為止。
五、系統調試
系統調試包括多個方面,主要是對系統實際運行時的各項性能指標與運行狀況進行查驗,以確保日后系統的正常運作。
1、水源測試
進行水源測試時,需要核實消防水池的容積來確保施工過程中有足夠的消防用水,還要檢查水泵接合器的數目以保證足夠的供水能力。只有二者均達標才能實現對噴淋系統的供水要求。
2、消防水泵性能測試
首先正常啟動消防水泵設備,檢測其受壓達到流量壓力的設計值時壓力表是否穩定;其次確認水泵運轉時有無振動或異響;接著檢查系統的密封位置,確保沒有滲漏。此外,消防水泵在電源上有額外要求,其需要使用雙電源,并且備用電源必須在主電源停止供電后的30s內啟動。
