消防水系統|歸納消防給水系統分區供水的三種形式!

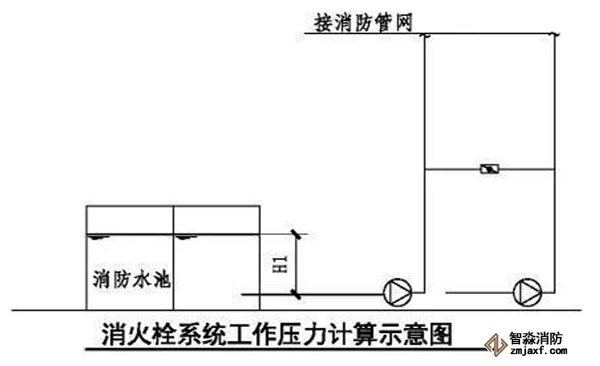

1、系統工作壓力大于2.40MPa;
2、消火栓栓口處靜壓大于1.0MPa;
3、自動水滅火系統報警閥處的工作壓力大于1.60MPa或噴頭處的工作壓力大于1.20MPa。
分區供水形式應根據系統壓力、建筑特征,經技術經濟和安全可靠性等綜合因素確定,可采用消防水泵并行或串聯、減壓水箱和減壓閥減壓的形式,但當系統的工作壓力大于2.40MPa時,應采用消防水泵串聯或減壓水箱分區供水形式。
1、消防水泵串聯分區供水
采用消防水泵串聯分區供水時,宜采用消防水泵轉輸水箱串聯供水方式,并應符合下列規定:
(1)當采用消防水泵轉輸水箱串聯時,轉輸水箱的有效儲水容積不應小于60m³,轉輸水箱可作為高位消防水箱;
(2)串聯轉輸水箱的溢流管宜連接到消防水池;
(3)當采用消防水泵直接串聯時,應采取確保供水可靠性的措施,且消防水泵從低區到高區應能依次順序啟動;
(4)當采用消防水泵直接串聯時,應校核系統供水壓力,并應在串聯消防水泵出水管上設置減壓型倒流防止器。
2、減壓閥減壓分區供水
采用減壓閥減壓分區供水時應符合下列規定:
(1)消防給水所采用的減壓閥性能應安全可靠,并應滿足消防給水的要求;
(2)減壓閥應根據消防給水設計流量和壓力選擇,且設計流量應在減壓閥流量壓力特性曲線的有效段內,并校核在150%設計流量時,減壓閥的出口動壓不應小于設計值的65%;
(3)每一供水分區應設不少于兩組減壓閥組,每組減壓閥組宜設置備用減壓閥;
(4)減壓閥僅應設置在單向流動的供水管上,不應設置在有雙向流動的輸水干管上;
(5)減壓閥宜采用比例式減壓閥,當超過1.20MPa時,宜采用先導式減壓閥;
(6)減壓閥的閥前閥后壓力比值不宜大于3:1,當一級減壓閥減壓不能滿足要求時,可采用減壓閥串聯減壓,但串聯減壓不應大于兩級,第二級減壓閥宜采用先導式減壓閥,閥前后壓力差不宜超過0.40MPa;
(7)減壓閥后應設置安全閥,安全閥的開啟壓力應能滿足系統安全,且不應影響系統的供水安全性。

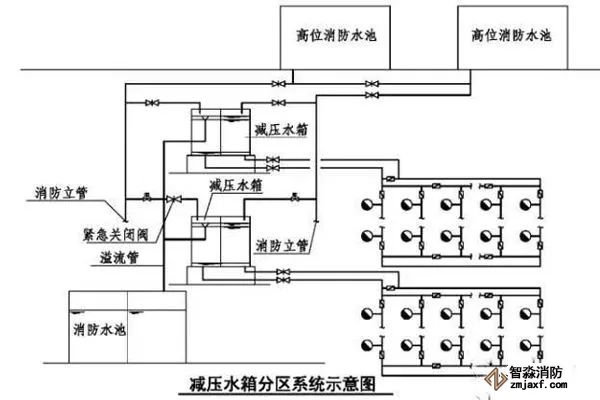

3、減壓水箱減壓分區供水
采用減壓水箱減壓分區供水時應符合下列規定:
(1)減壓水箱的有效容積、出水、排水、水位和設置場所,應符合本規范第4.3.8條、第4.3.9條、第5.2.5條和第5.2.6條第2款的規定;
(2)減壓水箱的布置和通氣管、呼吸管等,應符合本規范第5.2.6條第3款~第11款的規定;
(3)減壓水箱的有效容積不應小于18m³,且宜分為兩格;
(4)減壓水箱應有兩條進、出水管,且每條進、出水管應滿足消防給水系統所需消防用水量的要求;
(5)減壓水箱進水管的水位控制應可靠,宜采用水位控制閥;
(6)減壓水箱進水管應設置防沖擊和溢水的技術措施,并宜在進水管上設置緊急關閉閥門,溢流水宜回流到消防水池。
