特點

海灣JTW-LD-GST85B 纜式線型感溫火災探測器（以下簡稱探測器）是由 JTW-LD-GST85B 纜式線 型感溫火災探測器信號處理單元（以下簡稱處理單元）、JTW-LD-GST85B 纜式線型感溫火災探測器 終端盒(以下簡稱終端盒)以及 JTW-LD-GST85B 系列感溫電纜三部分共同組成。產品安裝方便，運 行穩定，符合 GB 16280-2014 標準相關要求。本探測器為編碼型，可與公司火災報警控制器配套使 用，也可以作為獨立式探測器使用。

本探測器主要具有以下特點：

1. 結構穩定可靠，抗拉性強，抗震動性強。

2. 抗干擾能力強，采用良好的接地措施、隔離檢測以及軟件抗干擾技術，可應用于強電磁場 干擾的場所。

3. 通過無極性二總線，可以有效的將探測器的火警、故障狀態上傳給控制器。

4. 電子編碼方式，工程調試簡便可靠。

5. 處理單元外殼采用背板式安裝，安裝快捷方便。

主要技術指標

1. 探測器類別：纜式、定溫、可恢復式、探測型

2. 總線模式處理單元工作電壓：

總線電壓：脈動 24V 允許范圍：16V～28V

電源電壓：DC24V 允許范圍：DC20V～DC28V

3. 總線模式處理單元工作電流：

總線：監視電流≤0.5mA 報警電流≤0.5mA

電源：監視電流≤15mA 報警電流≤26mA

4. 獨立模式處理單元工作電壓：

電源電壓：DC24V 允許范圍：DC20V～DC28V

5. 獨立模式處理單元工作電流：

電源：監視電流≤15mA 報警電流≤26mA

6. 報警溫度：85℃

7. 狀態指示：

正常運行：綠色指示燈閃亮（控制器總線、24V 電源同時供電，3 秒左右閃亮一 次）

正常運行：綠色指示燈 20 秒左右閃亮，穩定后常亮（24V 電源獨立供電）

火警 ：紅色指示燈常亮

故警 ：黃色指示燈常亮

8. 編碼方式：電子編碼方式，編碼范圍可在 1～242 之間任意設定

9. 線制：四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接

10. 使用環境：

溫 度：-10℃～+50℃

相對濕度≤95%，不凝露

11. 外形尺寸：

處理單元外形尺寸：180mm×125mm×55.5mm  終端盒外形尺寸：83mm×81mm×56mm

12. 外殼防護等級：IP65

13. 使用長度：≤150m

14. 處理單元安裝方式：背板式安裝

15. 執行標準：GB 16280-2014

結構特征、安裝與布線

探測器的處理單元和終端盒外形示意圖如圖 4-4 圖 4-5 所示（單位：mm）。

安裝前應首先檢查警報器外殼是否完好無損，標識是否齊全。

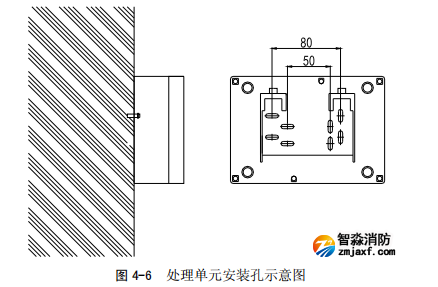

處理單元壁掛方式：用兩只塑料脹管木螺釘組Φ6×30GB/T 951 3.5 將產品固定在墻壁上，安裝示意圖如下圖 4-6：

處理單元端子說明：  D1、D2：接 DC24V，無極性。

Z1、Z2：接控制器兩總線，無極性。

DL1、DL2：接感溫電纜，DL1 接接感溫電纜紅色線（外帶絲網），DL2 接感溫電纜黑色線。

NC1、COM1、NO1：故障輸出，COM1 為公共端，NC1 為常閉端，NO1 為常開端。

NC2、COM2、NO2：火警輸出，COM2 為公共端，NC2 為常閉端，NO2 為常開端。

運行狀態：NC1、COM1 斷開，COM1、NO1 閉合，NC2、COM2 閉合，COM2、NO2 斷開。

火警狀態：NC1、COM1 斷開，COM1、NO1 閉合，NC2、COM2 斷開，COM2、NO2 閉合。

故障狀態：NC1、COM1 閉合，COM1、NO1 斷開，NC2、COM2 閉合，COM2、NO2 斷開。

終端盒端子說明：DL1、DL2、DL3：接感溫電纜，DL1 接感溫電纜紅色線，DL2 接感溫電纜金屬裸線，DL3 接 感溫電纜白色線。

布線要求：Z1、Z2 采用截面積≥1.0mm2 的 RVS 雙絞線；電源線 D1、D2 采用截面積≥1.5mm2 的 RV 線；NC1、COM1、NO1，NC2、COM2、NO2 采用截面積≥1.0mm2 的 RV 線。布線應與動力 電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

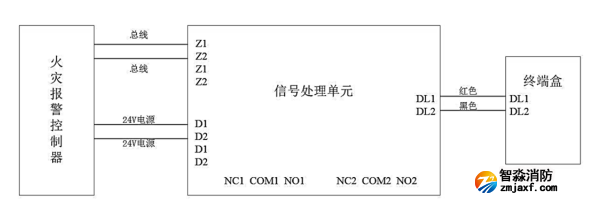

防水接頭進線要求：為達到防護等級，建議使用φ4-φ8 直徑的護套線。 探測器與控制器的總線和電源 DC24V 相連，實現火災報警功能。具體連接方法如下圖。
