海灣GST-HX-MN100C(Ex)火災聲光警報器安裝參數

作者:海灣消防設備 文章來源:http://www.68258.cn/ [ ]

特點

  海灣GST-HX-MN100CEx)火災聲光警報器,是一種安裝在現場的聲光報警設備,采用電子編碼, 地址碼可在安全區現場改寫。信號總線及 24V 電源線無極性,接線方便。當現場發生火災并被確認 后,由消防控制中心的火災報警控制器啟動警報器。警報器啟動時發出強烈的聲光信號,以達到提 醒現場人員注意的目的。在用于石油、化工行業等有防爆要求的 區及 區時,需與海灣公司生產 的安全柵配接使用。




主要技術指標

(1) 工作電壓:電源電壓:DC24V,無極性 允許范圍:DC15VDC28V  信號總線電壓:總線 24V,無極性 允許范圍:16V28V

(2) 工作電流:總線監視電流≤0.3mA 總線動作電流≤1.5mA  電源監視電流≤1mA 電源動作電流≤15mA

(3) 閃光頻率:1.12Hz~1.68 Hz

(4) 聲壓級:75dB115dB(正前方 3m 水平處(計權))

(5) 防爆標志:Ex ib C T6 Gb

(6) 防爆合格證號:CE16.2244

(7) 線制:四線制,與總線隔離安全柵采用無極性信號二總線連接,與電源隔離安全柵采用無極性二線制連接

(8) 配接安全柵輸出參數:GST-LD-N8402(Ex)電源隔離式安全柵:U0=28V I0=115mA  GST-LD-N8401(Ex)總線隔離式安全柵:U0=28V I0=115mA

(9) 使用環境:溫 度:-10℃~+55℃  相對濕度≤95%,不凝露

(10) 外殼防護等級:IP43

(11) 外形尺寸:144mm×90mm×60.5mm(帶底殼)


結構特征、安裝與布線

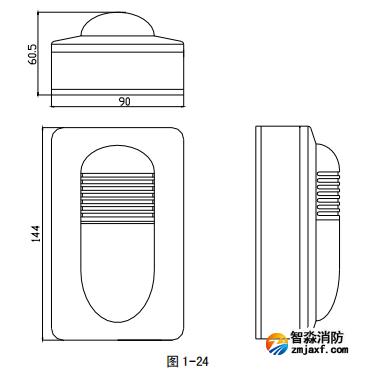

海灣GST-HX-MN100CEx)火災聲光警報器外形示意圖如圖 1-24 所示。


安裝方法:

(1) 聲光警報器采用壁掛式安裝,在普通高度空間下,以距頂棚 0.2m 處為宜。

(2) 聲光警報器與底殼之間采用插接方式。

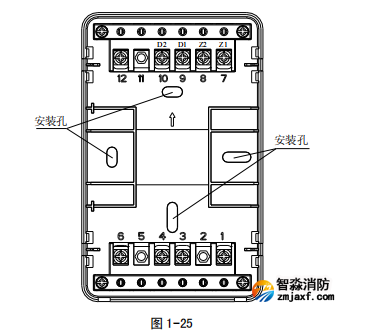

(3) 安裝底殼時應注意方向,底殼示意圖如圖 1-25 所示。


其中:D1D2 接 GST-LD-N8402(Ex)電源隔離式安全柵,無極性。 Z1、Z2 接 GST-LD-N8401(Ex)總線隔離式安全柵,無極性。

布線要求:

電源線 D1、D2 采用 BV 線,截面積≥1.5mm;

信號總線 Z1、Z2 采用 RVS 型雙絞線,截面積≥1.0mm
