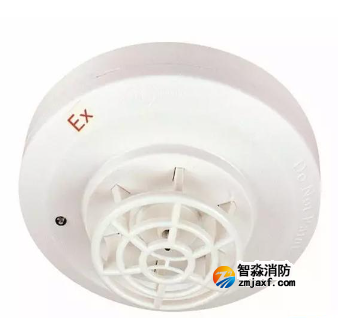

海灣JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器技術參數
特點
JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器(以下簡稱探測器)為編碼型探測器,地址碼可 通過BMQ-2編碼器進行設置(編碼設置需要在安全區進行)。適用于石油、化工等行業具有防爆要 求的1區及2區使用。與GST-LD-N8401(Ex)總線隔離式安全柵配合使用,可接入本公司生產的各類火 災報警控制器,完成探測器的信號處理。
該探測器防爆類型為本質安全型,產品符合 GB 3836.1-2010《爆炸性環境 第 1 部分:設備 通 用要求》和 GB 3836.4-2010《爆炸性環境 第 4 部分:由本質安全型“i”保護的設備》的有關規定
主要技術指標
(1) 探測器類別:A2R
(2) 工作電壓:信號總線電壓:總線 24V 允許范圍:16V~28V
(3) 工作電流:監視電流≤0.3mA報警電流≤1.0mA
(4) 指示燈:紅色,巡檢時閃爍,報警時常亮
(5) 防爆標志:Ex ib IIC T6 Gb
(6) 安全柵參數:U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W
(7) 設備最大輸入參數:Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W
(8) 線制:信號二總線無極性
(9) 編碼方式:電子編碼(編碼范圍為 1~242)
(10)使用環境:溫 度:-10℃~+50℃ 相對濕度≤95%,不凝露
(11) 探測器尺寸:直徑:103mm 高:58mm(帶底座)
保護面積
保護面積:當空間高度小于 8m 時,一個探測器的保護面積,對一般保護現場而言為 20m2 ~ 30m2 。具體參數應以《火災自動報警系統設計規范》(GB 50116)為準。
結構特征、安裝與布線

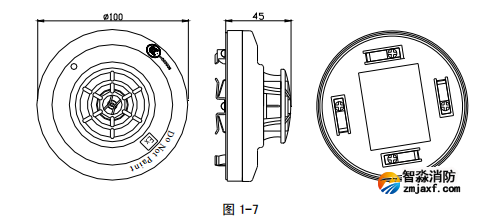

探測器外形示意圖如圖 1-7 所示。

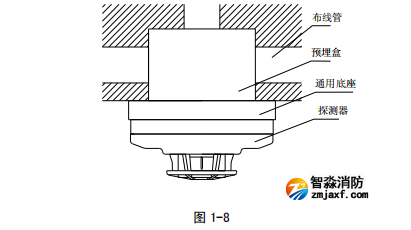

探測器安裝方式如圖 1-8 所示。

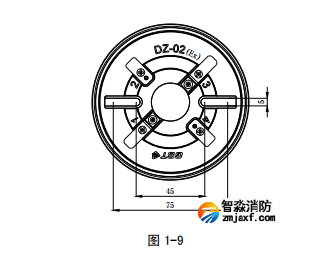

探測器與 DZ-02(Ex)防爆通用底座配套使用,底座示意圖如圖 1-9 所示。底座上有 4 個導體 片,1,3 導片上帶接線端子,底座上不設定位卡,便于調整探測器報警確認燈的方向。布線管內的 探測器總線分別接在 1,3 接線端子上(不分極性),另一對導體片用來輔助固定探測器。
待底座安裝牢固后,將探測器底部對正底座順時針旋轉,即可將探測器安裝在底座上
布線要求:底座接線電纜均選用截面積不小于 1.0mm2 的本安電纜,且電纜間分布電容不得大 于 0.083?F,分布電感不得大于 4.0mH。
