電氣火災監控探測器應設置在總電源進線還是總開關下分支回路上?
問:《住宅設計規范》GB50096-2011中8.7.2條第6款要求每幢住宅的總電源進線應設剩余電流動作保護或剩余電流動作報警,而《民用建筑電氣設計標準》GB51348-2019第13.5.3條規定,建筑物為低壓進線時,宜在總開關下分支回路上測量,設計時該如何做?

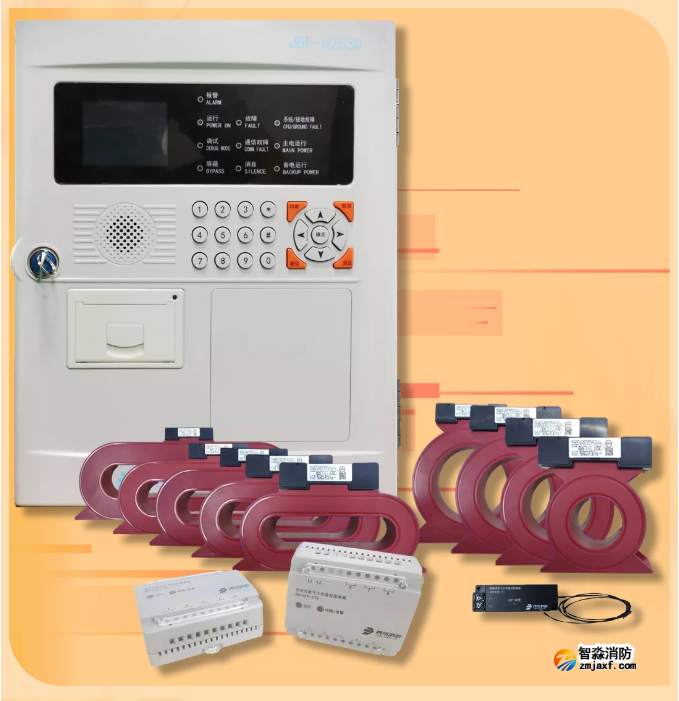

答:在電氣火災監控系統設計中,監測點的設置至關重要。
通常監測點的設置要考慮兩個問題:一是配電回路的自然漏流對測量的影響和自然漏流波動對測量的影響;二是電氣火災易發生的部位。
由于配電線路的分布電容與線路容量、線路長短、敷設方式與空氣濕度等有關,考慮到自然泄露電流波動較大,為了減少誤報,監測點的設置應符合條款中的規定。
《住宅設計規范》GB50096-2011中8.7.2條第6款條文說明“為減少誤報和誤動作,設計中要根據線路容量、線路長短、敷設方式、空氣濕度等因素,確定在電源進線處或配電干線的分支處設置剩余電流動作保護或報警裝置”。
附GB50096-2011《住宅設計規范》:
8.7.2 住宅供電系統的設計,應符合下列規定:
1 應采用TT、TN-C-S或TN-S接地方式,并應進行總等電位聯結;
2 電氣線路應采用符合安全和防火要求的敷設方式配線,套內的電氣管線應采用穿管暗敷設方式配線。導線應采用銅芯絕緣線,每套住宅進戶線截面不應小于10m㎡,分支回路截面不應小于2.5m㎡;
3 套內的空調電源插座、一般電源插座與照明應分路設計,廚房插座應設置獨立回路,衛生間插座宜設置獨立回路;
4 除壁掛式分體空調電源插座外,電源插座回路應設置剩余電流保護裝置;
5 設有洗浴設備的衛生間應作局部等電位聯結;
6 每幢住宅的總電源進線應設剩余電流動作保護或剩余電流動作報警。
【條文說明】6 為了避免接地故障引起的電氣火災,住宅建筑要采取可靠的措施。由于防火剩余電流動作值不宜大于500mA,為減少誤報和誤動作,設計中要根據線路容量、線路長短、敷設方式、空氣濕度等因素,確定在電源進線處或配電干線的分支處設置剩余電流動作保護或報警裝置。當住宅建筑物面積較小,剩余電流檢測點較少時,可采用剩余電流動作保護裝置或獨立型防火剩余電流動作報警器。當有集中監測要求時,可將報警信號連至小區消防控制室。當剩余電流檢測點較多時,也可采用電氣火災監控系統。
附GB51348-2019《民用建筑電氣設計標準》:
13.5.3 剩余電流式電氣火災探測器、測溫式電氣火災探測器和電弧故障探測器的監測點設置應符合下列規定:
1 計算電流300A及以下時,宜在變電所低壓配電室或總配電室集中測量;300A以上時,宜在樓層配電箱進線開關下端口測量。當配電回路為封閉母線槽或預制分支電纜時,宜在分支線路總開關下端口測量。
2 建筑物為低壓進線時,宜在總開關下分支回路上測量。
3 國家級文物保護單位、磚木或木結構重點古建筑的電源進線宜在總開關的下端口測量。
【條文說明】在電氣火災監控系統設計中,監測點的設置至關重要。
如設計得不合理,誤報率將很高。通常監測點的設置要考慮兩個問題:一是配電回路的自然漏流對測量的影響和自然漏流波動對測量的影響;二是電氣火災易發生的部位。
由于配電線路的分布電容與線路容量、線路長短、敷設方式與空氣濕度等有關,考慮到自然漏流波動較大,為了減少誤報,監測點的設置應符合條款中的規定。
配電線路的溫度監測點應與剩余電流式電氣火災探測器的監測點設置在相同部位。電纜與保護電器接駁處應設溫度監測,溫度監測采用直接接觸方式,覆蓋LA、LB、LC、N四線。
