一、前期指導

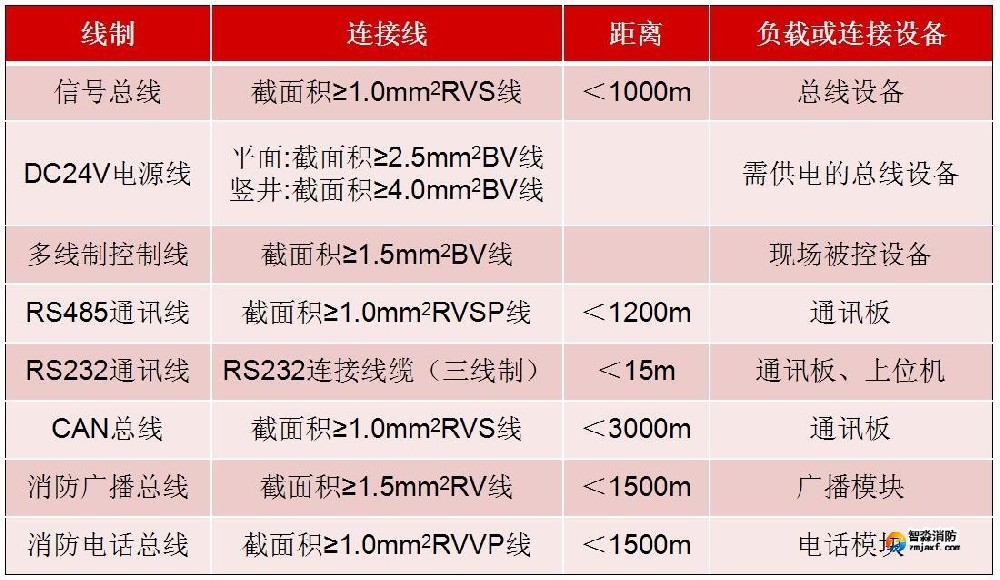

①線材選型

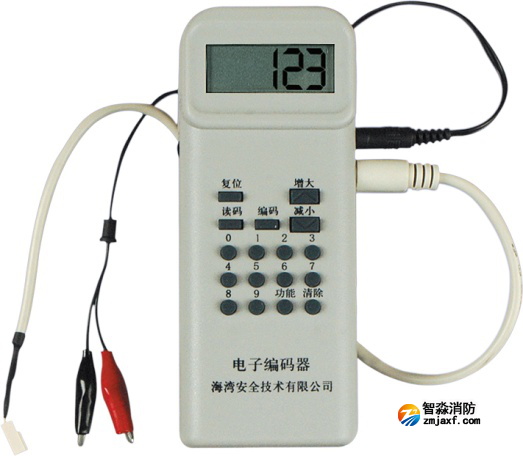

②編碼器

　　與探測器、模塊的總線端子相連，操作 ,開機后按下讀碼鍵，液晶屏上將顯示地址編碼。輸入探測器或模塊的地址編碼（1-242），

按下“編碼”鍵進行編碼。若編碼成功，屏幕顯示下一個地址碼，此時，直接按下“編碼”鍵，可直接編入下一個地址碼。

 若讀碼或編碼錯誤則顯示“E”。

③各類設備安裝接線

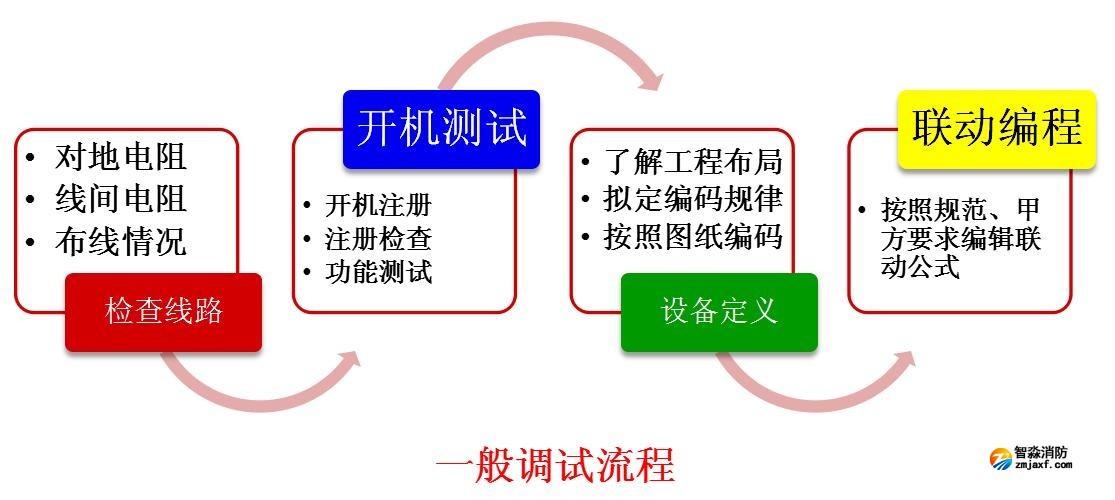

二、工程調試

①檢查線路

　　火災自動報警系統導線敷設后，在安裝現場設備之前，應對每回路的導線用500V的兆歐表（搖表）測量絕緣電阻，其對地絕緣電阻值不應

小于20MΩ。接好設備后，用萬用表的歐姆檔檢查線間是否短路，阻值是否正常（大于1KΩ），線路是否接地（大于20MΩ）。有以上故障應及時處理。

　　初步調試（在未接任何外部設備的情況下）

　　主、備電檢測：檢查主電供電電壓是否在規定范圍內(AC187-242V之間)，檢查各備電電壓是否正常(單節蓄電池電壓在DC12-13V之間)。主

機電源部分(電源盒、電源盤等)檢查：有無輸出、輸出電壓是否穩定、主備電切換是否正常 .自檢指示燈、數碼管(液晶屏)、鍵盤、聲音、時鐘、

打印及表頭指示是否正常，是否有故障顯示。

　　接線:

　　檢查線路沒有問題后，安裝現場設備，將線路接入到控制器對應的接線端子上。

　　開機注冊:

　　開機，通過“設備注冊”菜單，注冊外部設備 ,進入“設備檢查”菜單，對照系統圖和平面圖，查看各回路設備的注冊情況，記錄未注冊的

設備號；分析丟點原因，修復線路或更換損壞設備后，重新注冊 ,重復上述步驟，直至設備完全注冊。

②設備定義

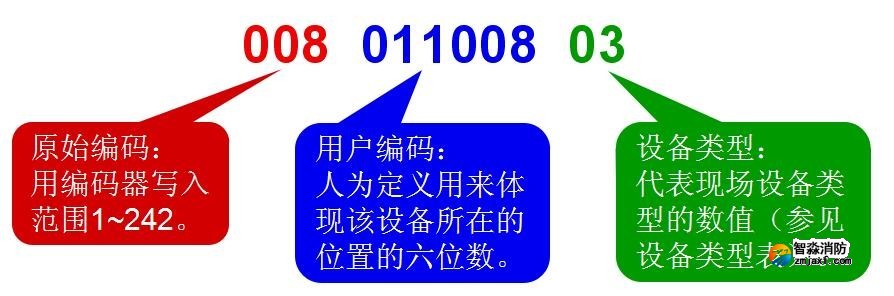

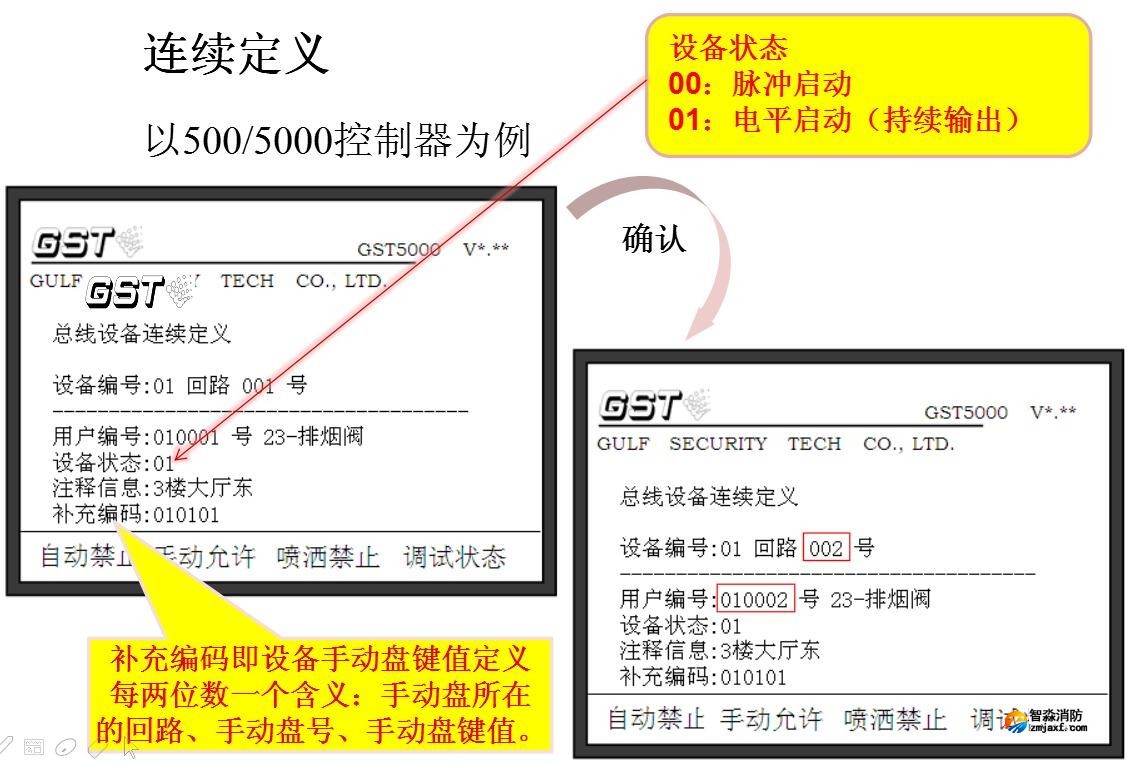

　　控制器所接的可編址外部設備均需進行編碼設定，每個設備對應一個原始編碼（一次碼，如下圖紅色數字）和一個用戶編碼（二次碼，如下

圖藍色+綠色數字構成完整的二次碼），設備定義就是對用戶編碼進行設定。被定義的設備既可以是已經注冊在控制器上的，也可以是未注冊在

控制器上的。

　　設備定義的常用編碼方法 :

　　第一、二位對應設備所在的樓層號，取值范圍為0—99。為方便建筑物地下部分設備的定義，建議地下一層為99，地下二層為98，依此類推 ,

第三位對應設備所在的區號，取值范圍為0－9。如：樓棟號、單元號、防火分區等。第四、五、六位通常對應總線制設備的原始編碼，或者其它

可以標識其特征的編碼。設備定義不必拘泥于一法，應具體工程具體分析。在做設備定義之前，應充分了解工程布局，擬定適合的編碼規律，這

樣既能方便調試，又可在編輯聯動公式時得心應手。

③聯動公式

　　聯動公式是用來定義系統中報警信息與被控設備間聯動關系的邏輯表達式。

　　聯動公式的編寫應參照自動聯動編程要求，并且符合火災自動報警系統設計規范及施工驗收規范的要求，符合當?shù)赜嘘P(guān)的消防法規。在滿足

以上條件的情況下，按照甲方的要求，開始編輯聯動公式。

　　編輯方法:

　　聯動公式通常由等號分成前后兩部分，前面為條件，由用戶編碼、設備類型及關系運算符組成；后面為被聯動的設備，由用戶編碼、設備類

型及延時啟動時間組成。

　　例如：01100103+01100202=0110031300 含義：用戶編碼為011001的煙感或用戶編碼為011002的溫感報火警，將聯動啟動用戶編碼為

011003的訊響器，無延時。

　　關系符號有“與”、“或”兩種，其中“+”代表“或”，“×”代表“與”。等號后面的聯動設備的延時時間為0—99秒，不可缺省，若無

延時需輸入“00”來表示。聯動公式中允許有通配符，用“*”表示，可代替0－9之間的任何數字。聯動公式中允許有因果一致通配符“&”(200

控制器無此通配符，9000控制器為“＃”),可代替0－9之間的任何數字。通配符既可出現在公式的條件部分，也可出現在聯動部分。聯動公式中，

設備類型禁止使用通配符。

　　例如：&&&***03+&&&***02=&&&***1300 含義：任一煙感或溫感報火警，將聯動啟動前三位用戶編碼與其相同的所有訊響器，延時時

間為0。

　　聯動公式編寫說明:

　　查看設計說明，征求施工單位或甲方對編程的要求，共同商定編程的內容。編程時應考慮同時啟動設備電流過大，除直接參與滅火的設備外，

可進行延時啟動編程，時間在3秒左右為一個時間段，同時啟動的設備適量 .

　　常用編寫規律：

　　上述“設備定義”及“聯動公式”可通過調試軟件GstCfg制作工程數據庫（詳見該軟件使用說明），下載到控制器中，也可由調試人員手動

在控制器中輸入（調試狀態）。

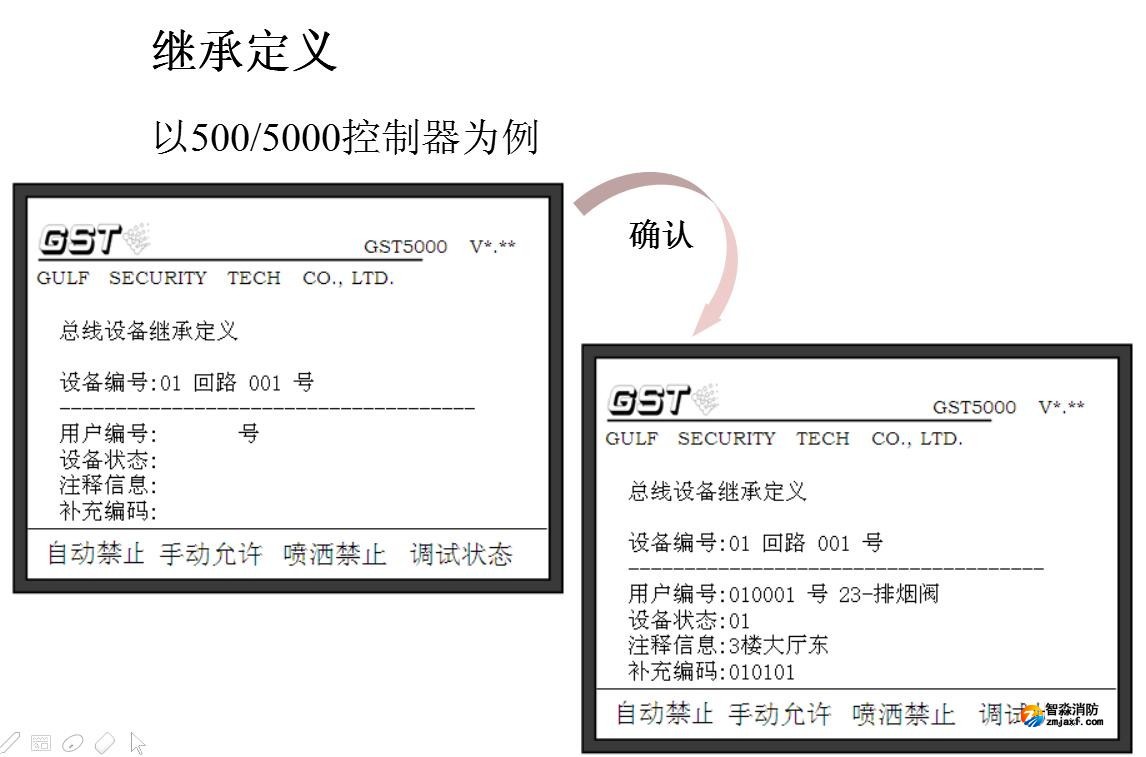

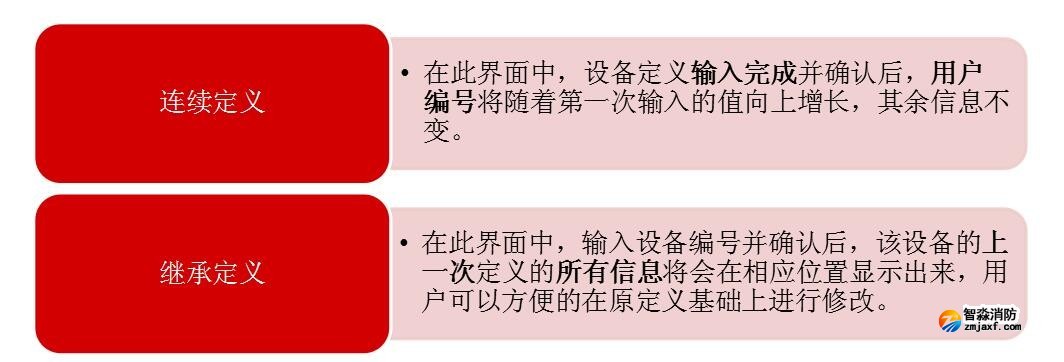

　　 手動定義：


　　現場設備注冊完畢，設備定義也做好以后，須將控制器的工作方式設置在“監控狀態”，這樣既可以跳過控制器重啟后的重新注冊（會導致

一些故障點位丟失），又可以防止設備定義的誤修改。

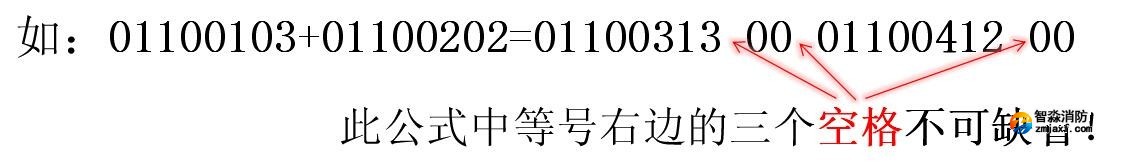

　　聯動公式手動輸入在各控制器“聯動編程”菜單下進行聯動公式的新建、修改、刪除操作。編寫聯動公式時，聯動設備與延時之間需用空格

分隔。

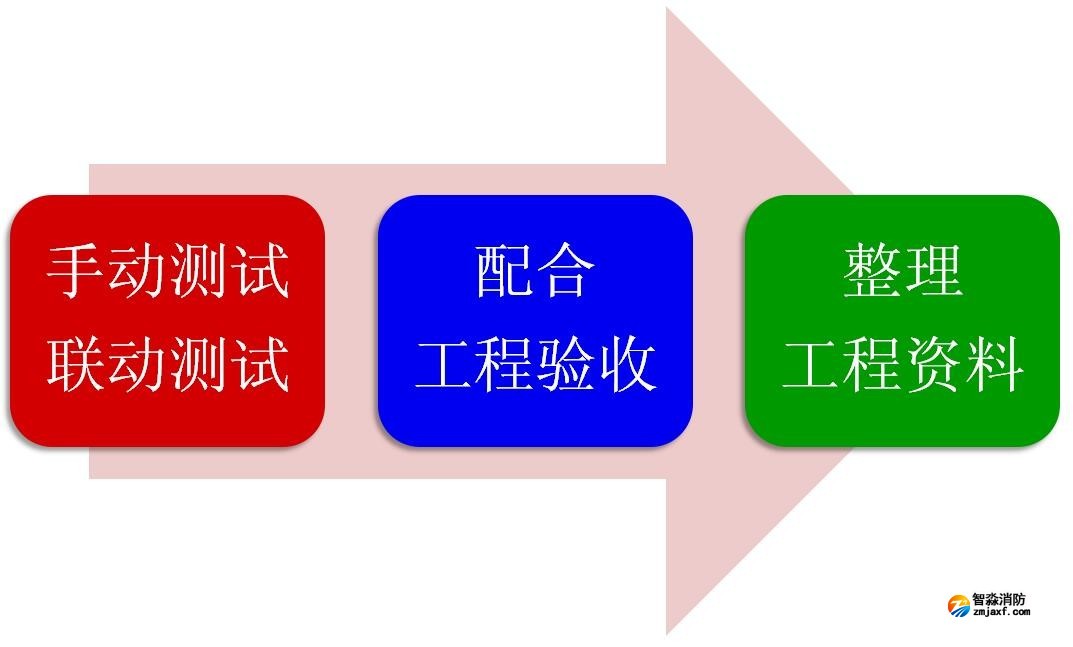

三、測試及驗收

　　測試:

　　⑴測試時注意設備點編碼及位置是否與實際對應；

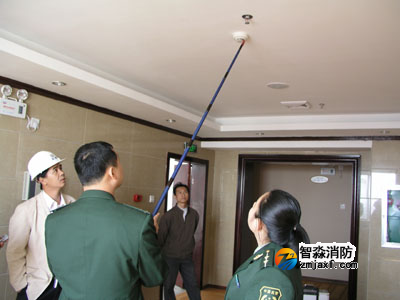

　　⑵探測器類設備進行報警試驗；

　　⑶聯動類設備進行手動啟動和自動啟動試驗。

　　配合消防檢測及驗收:

　　⑴確認是否滿足檢測、驗收條件；

　　⑵檢查控制器打印機的打印紙是否充足，各類復位鑰匙、工具是否準備齊全；

　　整理資料

　　⑴收集、整理工程資料（紙質文檔和電子文檔），通常包括：系統調試情況記錄表、系統設備配置表、自動聯動編程記錄表、消控室設備

布置圖、工程調試維修記錄表、培訓記錄表。

　　⑵保存工程調試數據庫及CRT圖形配置文件，若將來現場出現問題導致數據丟失時，可依靠備份數據恢復，分析、解決發生的問題。
