海灣GST-DH9000壁掛式電氣火災主機
一、海灣GST-DH9000壁掛式電氣火災監控設備特點：
1.GST-DH9000系列電氣火災監控設備具備報警、預警、失電顯示和脫扣控制功能。
2.在監控設備可以分十級設置探測器剩余電流閥值。
3.在電氣火災監控設備可以設定每個探測器報警后是否自動切斷供電線路，并可以設定切斷延時。
4.具有RS232通訊接口，可以連接計算機圖形顯示系統；可配置RS485接口，組成電氣火災監控系統網絡。
5.符合GB14287.1-2005《電氣火災監控系統 第1部分：電氣火災監控設備》國家標準。
二、海灣GST-DH9000壁掛式電氣火災監控設備產品規格：
| 型號 | GST-DH9000 |
| 液晶屏規格 | 320×240點，5.4寸單色液晶 |
| 電氣火災監控設備容量 | 最大4路總線，每路總線可帶128個電氣火災探測器 |
| 線制 | 電氣火災監控設備與漏電探測器采用無極性信號二總線連接 |
| 使用環境 |
溫度：0℃~+40℃ 相對濕度≤95% ，不結露 |
| 電源 |
主電：交流220V 電壓變化范圍 ＋10%～－15% 備電：DC24V密封鉛酸蓄電池 |
| 功耗 |
GST-DH9000B：最大80W GST-DH9000G：最大150W |
| 外形尺寸 | 500mm×170mm×600mm |

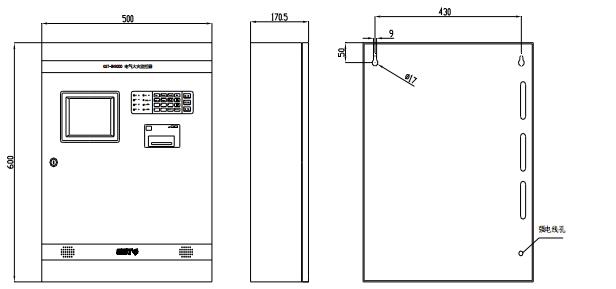

三、GST-DH9000壁掛式電氣火災監控設備結構與安裝：
四、GST-DH9000壁掛式電氣火災監控設備接線：
電氣火災監控設備外接端子說明如下圖所示。
L、G、N：交流220V接線端子及交流接地端子；
ZN-1、ZN-2（N：回路號）：探測器總線（無極性）；
S+、S-：報警信號輸出，報警時輸出24V/0.1A，帶檢線功能；
RXD、TXD、GND：標準RS232接口，連接CRT系統的接線端子；
A、B：標準RS485接口，電氣火災監控設備聯網的通訊總線端子。
五、GST-DH9000壁掛式電氣火災監控設備布線要求：
1.探測器總線接口：采用阻燃RVS雙絞線，截面積≥1.0 mm2；長度〈1200米；
2.報警信號輸出接口：采用阻燃BV線，截面積≥1.0 mm2；
3.RS232接口：隨主機提供，長度＜30m；
4.電氣火災監控設備聯網485接口：采用阻燃RVVPS雙絞線，截面積≥1.0 mm2；長度＜1000米。
