消防水泵選擇及應用,你get到了嗎
消防給水設施包括消防水源(消防水池)、消防水泵、消防供水通道、增(穩)壓設備(消防氣壓罐)、消防水泵接合器和消防水箱等。其中消防水泵是消防給水系統的心臟。

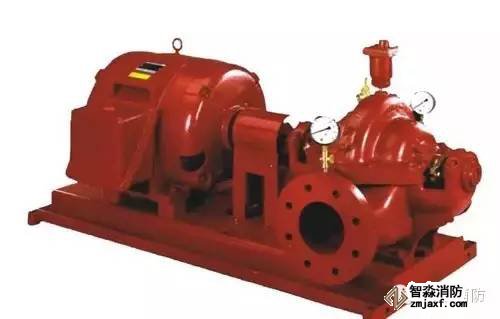

消防水泵是指在消防水系統中(包括消火栓系統、噴淋系統和水幕系統等)用于保證系統給水壓力和水量的給水泵。它是通過葉輪的旋轉將能量傳遞給水,從而增加水的動能、壓力能,并將其輸送到滅火設備處,以滿足各種滅火設備的水量、水壓要求。
消防給水系統中使用的水泵多為離心泵,因為該類水泵具有適應范圍廣、型號多、供水連續、可隨意調節流量等優點。
串聯
將一臺泵的出水口與另一臺泵的吸水管直接連接且兩臺泵同時運行。
串聯在流量不變時可增加揚程;宜采用相同型號、相同規格的消防泵;在控制上,應先開啟前面的,后開啟后面的(按水流方向);條件允許時應盡量選用多級泵。
并聯
由兩臺或兩臺以上的消防泵同時向消防水系統供水。
主要作用于增大流量,但在流量疊加時,系統的流量會有所下降;宜采用相同型號和規格的消防泵,以使出水壓力相等、工作狀態穩定。

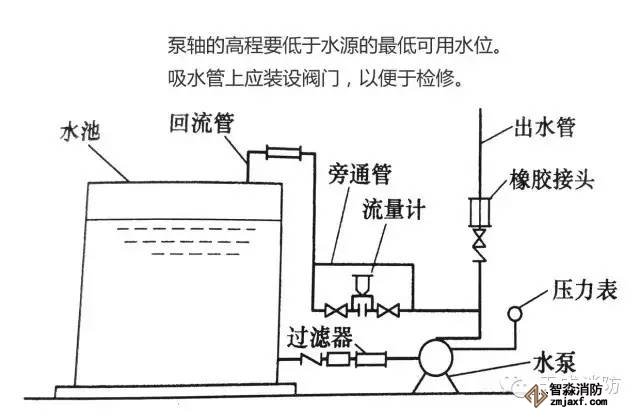

根據離心泵的特性,水泵啟動時其葉輪必須浸泡在水中。為保證消防泵及時、可靠的啟動,吸水管宜采用自灌式吸水。

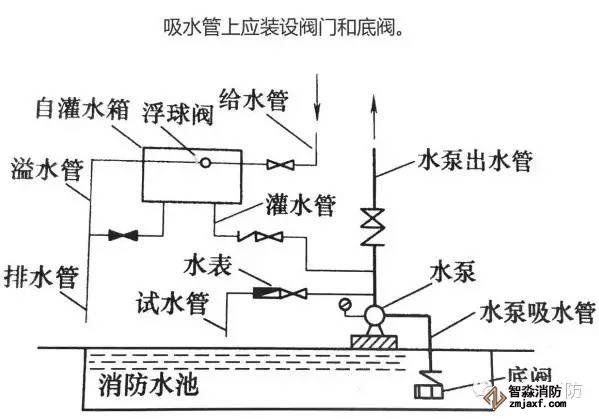

自灌式吸水的常用設備有灌水箱和真空泵。
如果受條件限制,水池水位低于泵軸線,啟動水泵時需要引水,則稱為非自灌式吸水。
根據2015年版《消防技術標準規范》的規定,消防水泵的選擇和應用等應符合的規定:
(1)消防水泵的性能應滿足消防給水系統所需流量和壓力的要求;
(2)消防水泵所配驅動器的功率應滿足所選水泵流量揚程性能曲線上任何一點運行所需功率的要求;
(3)當采用電動機驅動的消防水泵時,應選擇電動機干式安裝的消防水泵;
(4)流量揚程性能曲線應為無駝峰、無拐點的光滑曲線,零流量
時的壓力不應大于設計工作壓力的120%;
(5)當出流量為設計流量的150%時,其出口壓力不應低于設計工作壓力的65%;
(6)泵軸的密封方式和材料應滿足消防水泵在低流量時運轉的要求;
(7)消防給水同一泵組的消防水泵型號宜一致,且工作泵不宜超過3臺;
(8)多臺消防泵并聯時,應校核流量疊加對消防水泵出口壓力的影響。
(1)水泵外殼宜為球磨鑄鐵;
(2)葉輪宜為青銅或不銹鋼。
(1)消防水泵應采取自灌式吸水;
(2)消防水泵從市政管網直接抽水時,應在消防水泵出水管上設置有空氣隔斷的倒流防止器;
(3)當吸水口處無吸水井時,吸水口處應設置旋流防止器。
(1)一組消防水泵,吸水管不應少于兩條,當其中一條損壞或檢修時,其余吸水管應仍能通過全部消防給水設計流量;
(2)消防水泵吸水管布置應避免形成氣囊;
(3)一組消防水泵應設不少于兩條的輸水干管與消防給水環狀管網連接,當其中一條輸水管檢修時,其余輸水管應仍能供應全部消防給水設計流量;
(4)消防水泵吸水口的淹沒深度應滿足消防水泵在最低水位運行安全的要求,吸水管喇叭口在消防水池最低有效水位下的淹沒深度應根據吸水管喇叭口的水流速度和水力條件確定,但應不小于600mm,當采用旋流防止器時,淹沒深度不應小于200mm.
